主要技術參數	技   術   參   數
走纜方式	曲線
適用鋼絲繩	φ13——φ25
計量輪周長	1000 mm
光電編碼器	量程：0——9999.9    精度：優于0.1%
	脈沖數： 960/ｍ
尺寸（長×寬×高）	460 × 350 × 800 ｍｍ
自重	50 kg
工作溫度	-45℃——+70℃
用途簡介	抽汲、撈油
備 注	對抽汲、時間、深度、速度、井號及抽汲次數均有顯示及記錄功能?

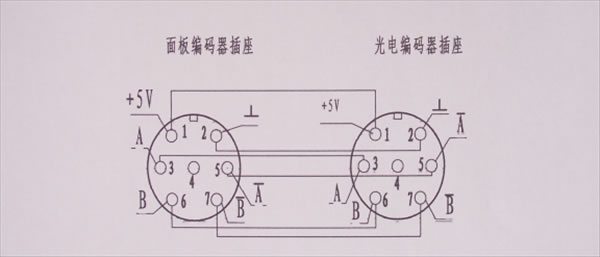

2 .智能絞車面板與其安裝設備電纜接線圖及線色定義：

常 見 故 障 及 排 除
出現故障	排  除  方 法	備 注

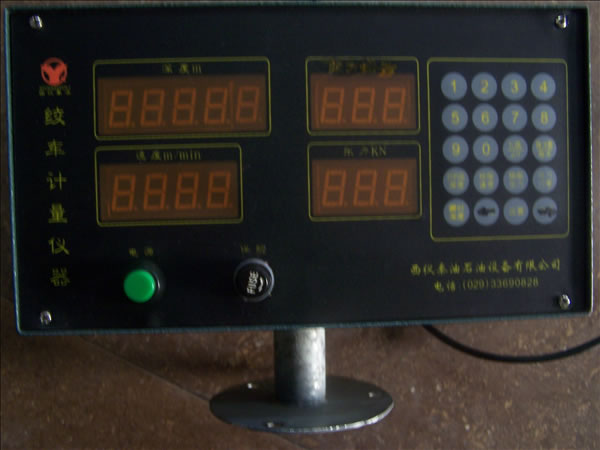

儀器面板不亮	1.電源正負極接反，儀器面板紅線+、黑線-。	?
?	2、保險絲斷，面板前有一個旋鈕擰開后更換保險。
?	3、供電電壓為直流12V。
儀器面板報警	1、設置脈沖數、目的層深度、極限速度、極限張	?
?	力，其中某一個設為零，便報警。 2、工作狀態中開關不可撥向撥向采集數據一端，應撥向工作端。
深度不準	1、每口井抽汲前先定位清零。	?
	2、脈沖數設置應為09600即準確。 3、檢查編碼器連接軸是否松動。（如后圖所示）
?	1、檢查脈沖數是否設置；	建議每個隊備
面板深度速度	2、檢查連接線是否通斷；	一個電烙鐵，及
不走	3、檢查抽汲輪上編碼器插座線頭是否松動；	萬用表。
?	4、光電編碼器連接軸是否松動。	?
插編碼器插頭方法	對準缺口只用擰頂端絲扣半圈即可（快速插頭）	?
?	1、打黃油過量，大量黃油進入編碼器后會使	建議：每三天加一次
光電編碼器易壞	編碼器損壞；	黃油，手動黃油槍打
原因	2、不能讓油泥及水進入編碼器；	3-4搶即可。
?	3、不用時，編碼器插座上應上好插頭保護罩。	?
?	1、光電編碼器；
易損件	2、光電編碼器插座張力計航插；
?	3、計量輪。
