一.概述
ZNJL-III
智能
記錄儀由咸陽西儀秦油石油設備有限公司自主研制。絞車記錄儀為ZNJL-III智能型。SD卡記錄儀通過我公司專用軟件采集讀取數據，記錄的數據通過讀卡器讀取數據。
ZNJL-III
智能型適用于記錄絞車測井
、
試井過程中的深度、速度、張力、張力差分等信息，為用戶監測測井
、
試井過程中絞車使用的狀況提供參考。記錄儀可以連續多次記錄絞車使用狀況，可長時間記錄測井
、
試井信息。
二．記錄儀配件
1.直插式記錄儀
讀卡器
一個
SD
存儲卡 一張
讀取數據軟件光盤
一張

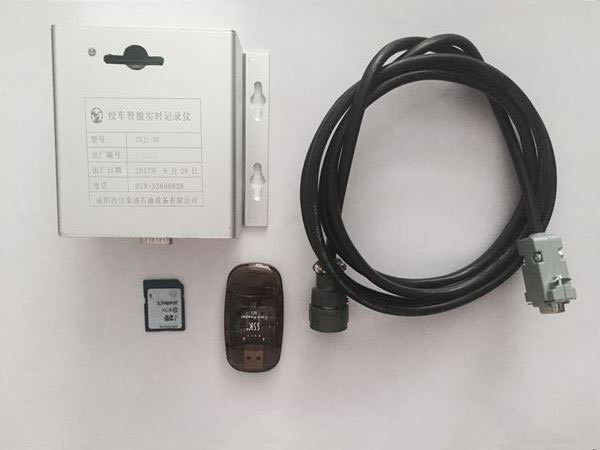

2.外置式記錄儀
讀卡器
一個
SD
存儲卡 一張
數據線
一條
讀取數據軟件光盤
一張
三．
具體安裝程序的方法：

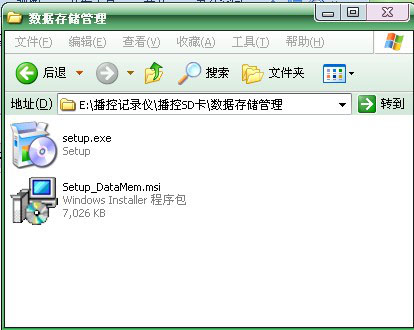

1.打開軟件所在的文件夾
2.解壓縮
3.打開安裝目錄
（1）鼠標雙擊“
”文件開始安裝程序。
（2）安裝完成，即可讀取數據。
注意：
如果在本機上有以前的安裝版本，必須要先卸載，然后再安裝。
四． 記錄絞車信息
絞車面板在測井、試井作業中，面板只要打開電源，數據就一直在記錄中。
五． 軟件操作功能

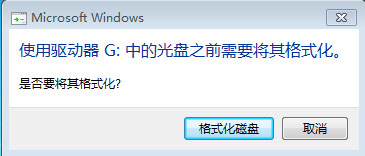

1 . SD卡插上電腦，若
出現格式化SD卡，不要格式化SD卡，負責數據丟失，點擊取消即可。
2.將數據存儲管理軟件安裝到電腦上，即可使用相應的軟件。
3．雙擊“
”，打開后進入讀出數據軟件界面，通過軟件讀取記錄測井，試井數據。
4 . 查找與導出: 打開軟件，選擇正確的盤符，所有記錄的文件以每天為一個時間標簽，出現在日期標簽頁，如要導出某*數據，就在時間標簽頁選擇相對應的時間日期，然后點查找日期，就可導出數據。如果要將數據保存，在數據導出后點“導出當前”。如果把軟件裝在C盤，導出的數據文件會在C盤的program Files文件夾下的BKS文件夾的“數據存儲管理”里，出現你所導出的時間標簽為TXT格式的文件。（注：時間標簽以面板設置時間為準）
5.繪圖:如需查看數據曲線，點“導出當前”后，再點“繪圖”，然后點瀏覽，選擇你所需要繪圖的時間標簽，打開即可。
6.查找數據:在TXT文件夾里可查找每一分鐘的數據，例如：想查看2015-03-20 15:55分的數據，在打開導出的時間標簽為2015-03-20的文件檔案后，點“編輯”然后點“查找”輸入15:55點查找即可。
7.查詢完畢點擊“退出”即可。
六．技術支持
單位名稱：咸陽西儀秦油石油設備有限公司
聯系電話： 029-88686309
傳
真: 029-88686309
聯系人：虎崇學
聯系電話：13909107387
聯系地址：咸陽秦都區西部云谷1期12號樓103
