ZNJL2005-I智能抽汲儀

發布時間：2020-08-06
ZNJL2005-I 智能抽汲儀
一、簡介

     ZNJL2005-I智能抽汲儀是我公司*新研制成功的抽汲自動記錄儀器，適用于地層壓力較低的石油井誘噴、排液等抽汲作業過程,能自動記錄抽汲作業中鋼絲繩下入的深度、時間、以及抽汲的次數?？梢燥@示當前的數據、當前班次的抽汲的次數，可以打印當前或過去任意時間段的抽汲作業信息。

馬丁代克

ZNJL2005-I智能抽汲儀是*新研究、開發的產品，該儀器智能化程度高，測量精度 高，采用了現代*的微處理器技術，可以進行復雜的運算和處理，大大提高系統性能、功能和可靠性。該儀器還具有強大的Flash存儲能力，可以隨時隨地、大量的累計保存數據。


 ZNJL2005-I 智能抽汲儀 *大測量深度9999 米， 抽 汲 次數999 次，存儲數據不低于 30000 條，工作電源直流 24V ，環境溫度 -20 ～ +80 ℃ 。 具有良好的抗震、防爆、防水、抗腐蝕等性能。
該儀器全部采用高可靠元器件，采用抗干擾和強化結構設計，能在較惡劣的環境連續工作。該儀器安裝簡單、操作方便，可 與 多種 抽 汲井口滑輪（天滑輪或地滑輪） 配合使用 。備有專用數據設置器，方便修改、調整參數，防止無關人員誤動作。
二、主要性能指標
l *大測量深度：9999 米
l *大顯示抽汲次數：999 次
l 存儲數據量：不低于30000 條，
l 工作電源：直流24V
l 功耗：不大于4.5W
l 工作環境溫度：-20- +80 ℃
l 主機重量：1.5kg
l 主機尺寸：210( 寬 )x70( 高 )x185( 深 ) mm
三、安裝與調試
本儀器主機應該放置在無雨雪淋漓和無強烈暴曬的環境下使用，可以任意位置放置。為了便于操作和觀察數據，通常是放在水平臺面上。震動較大的臺面應該在本儀器下面放置減震墊，并用彈性松緊帶子固定。

儀器前面板 儀器后面板


電源連接
本儀器使用12-24V 直流電源。若使用機車蓄電池供電，務必電源線與蓄電池連接可靠，電源線另一端可以直接與儀器后面板的電源接線端子連接。本機電源端子可以不分極性連接。
為了方便、*地連接電源，可以利用事先備好的一段電源線（稱為電源腦線），與本儀器后面板電源端子插座連接，另一端帶開口式的插頭，與帶插座的長絕緣導線連接至直流電源（如機車蓄電池端）。這樣，檢修或暫時停機時，可以拔掉二芯插頭，而不必拆卸機車蓄電池端的連線，以免操作不慎造成短路事故。
若使用機車直流電源時，推薦使用24V 供電，而不要使用 12V 或其它不穩定電源，以*本機可靠、穩定工作。
有交流電源的室內場合，可以使用本機配送的 主機電源適配器 供電，主機電源適配器適用于交流220V ± 20%/50Hz 的范圍。
傳感器的安裝

西儀秦油

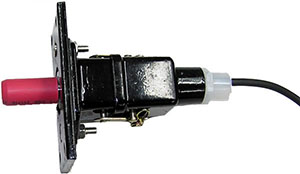

傳感器由一個探頭及其一個圓柱形磁鋼組成，當探頭接近磁鋼時就可以檢測到信號。磁鋼安裝在 抽 汲井口滑輪（天滑輪或地滑輪）的旋轉輪外圈側面輪廓上，而傳感器探頭安裝在 滑 輪的支撐架鋼板上。
通常磁鋼和傳感器安裝在地滑輪上比較方便，但傳感器容易被油污和碰撞。
傳感器探頭安裝



傳感器探頭支架應固定在滑輪支撐架鋼板上的一側，安裝方向見右圖，其相對位置應在滑輪鋼絲繩凹槽以下。
固定傳感器探頭支架需要在滑輪支撐架鋼板上打孔。按照傳感器支架尺寸，在滑輪支撐架鋼板上鉆一個Φ 13mm 的孔和四個M5 螺絲孔。直徑 13 毫米的孔用來穿過探頭，四個直徑 5 毫米螺絲用來固定傳感器探頭。直徑 5 毫米螺絲的孔可以是絲錐孔，也可以是通孔。注意，固定螺絲應加裝彈簧墊，并且螺絲桿伸出地滑輪支撐架鋼板不能高于傳感器探頭。
為了打孔準確，可以使用隨本機提供的傳感器支架打孔圖（通常在資料袋中），即將圖紙中的一個圖形輪廓剪下，看準位置，將圖形粘貼在滑輪側面的支撐架上，在紙面上繪制的標記圈上定位鉆孔即可。
磁鋼安裝 先測量磁鋼與傳感器探頭的位置，即保持圓形磁鋼中心與傳感器探頭面中心位置垂直，做好記號。在滑輪的側面輪廓上相應的位置鉆下直徑20mm （略大）、深 1mm 的凹坑；中心打孔攻絲（使用M5mm 的沉頭螺絲，長度根據滑輪外圈輪廓壁厚確定，通常使用M5 × 10mm ）；清除油污，涂上 302 改性丙烯酸脂膠粘劑，將磁鋼中心有平面孔的面粘合在滑輪上面，用M5mm 的沉頭螺絲緊固，這樣可使圓形磁鋼緊緊固定在滑輪的外圈側面輪廓上。 磁鋼中心有沉孔的面向外，即指向傳感器探頭 。
注意：磁鋼采用 * 及其 稀土 材料制成，磁性特別強，不要隨意放置，要遠離磁卡、手表、手機等。安裝時，手指要加緊磁鋼，以防被周圍鐵件吸脫，一旦吸附在凹坑里，取出就很困難，有時猛烈吸附到其他金屬上或是掉到硬質地面上會使得磁鋼粉碎。因此，先看準要放置的位置和磁鋼的方向后再放上磁鋼。
安裝要領 *滑輪轉動到有磁鋼的位置時，其圓形磁鋼能對準傳感器的探頭，且使得圓形磁鋼中心與傳感器探頭中心位置垂直間距在 5-10mm以內 ?？梢栽趥鞲衅魈筋^支架下加墊片的來調整探頭與磁鋼的間距。
傳感器自身的一段電纜稱“傳感器腦線”（長度約 5 米不等）。“腦線”的一端的與信號傳輸電纜線（不大于 40 米）直接焊接。為了避免雨雪、油污侵蝕，應用高強度防護套管、防水膠帶纏繞電纜接頭。必要時，可以將這段電纜用支架支撐，以免長時間浸泡在水或油污中。“腦線”應留有回旋余地，以免滑輪工作時產生強烈震動而損壞“腦線”。
信號傳輸電纜線另一端連接的插頭與儀器相應的 探頭插座 連接即可。
傳感器的調試
開啟儀器電源，通過儀器面板左下方兩個標有A 、 B 的指示燈來檢查傳感器是否正確安裝。當轉動滑輪，磁鋼垂直于傳感器探頭時，面板上 A 或 B 指示燈隨即亮。*磁鋼垂直于傳感器 A 探頭時， A 燈亮；磁鋼垂直于傳感器 B 探頭時， B 燈亮；磁鋼垂直于 A 探頭和 B 探頭之間時， A 、 B 兩只燈同時都亮。
調整傳感器探頭的A 、 B 方向（儀器后面板上 A B 方向轉換開關），*轉動滑輪，使得鋼絲繩下深方向時， A 、 B 指示燈依次出現 A亮 → A、B同時亮 → B亮 ，這樣可以確定作業鋼絲繩下深計數為正（+ ）。
安裝調試可靠后，再檢查和緊固傳感器及其支架各螺釘、連接電纜，必要時用防水膠灌注。
電纜線不可強力拉扯，并防止重物、利器損傷。電纜線收起存放時，纏繞在電纜盤上，一定要將傳感器和插頭用防護膠帶包好，以免受潮和灰塵侵蝕。
參數查詢與設置

馬丁代克

本儀器使用專用的 設置器 對主機進行多種參數設置，并可以隨時修改和查詢過去設置的參數。設置好的參數可以長時間保留在主機中，不使用 設置器無法對主機進行參數修改和查詢，這可以避免無關人員誤動作。
設置或查詢參數前，先關閉主機電源，將設置器的連接插頭插入主機后面板對應插座，然后打開主機電源。按下 【查詢】 鍵，依次查詢 日期、時間、周長、本機井號 的等是否正確。如果不正確，需要重新設置參數。具體操作步驟如下：
（1）日期和時間設置
按下【時間】鍵，面板上條形框的“時間”指示燈亮，數碼管顯示當前的日期，按【上】【下】【左】【右】鍵來設置日期。
然后再按一下【時間】鍵，數碼管將顯示當前時間。按【上】【下】【左】【右】鍵校準時間。如果輸入錯誤，可以按【取消】鍵，然后重新操作。
完成后按下【確定】鍵保存設置的日期、時間數值，按下【取消】鍵可取消本次設置。
儀器出廠前已經校準好時間，通常不需要用戶再操作。
注意：年 為二位數字，如，14 表示 2014 年；
月 為二位數字，如 03 表示 3 月；
日 為二位數字，如 05 表示 5 日；
時間為24 小時制，可以設置到時、分。
（2）滑輪周長設置

西儀秦油

滑輪的周長應從鋼絲繩截面中心線位置算起，
單位為 mm (毫米) 。
測量周長的方法很多，可以根據實際情況選擇。周長測量越準確，儀器測量長度的數值精度就越高。
測量周長后，按下【周長】鍵，再按【上】【下】【左】【右】鍵來輸入測量的周長數值（單位為毫米）。輸入無誤，按下【確定】鍵，即保存當前周長數值。如果輸入錯誤，可以按【取消】鍵，然后重新操作。
特別需要注意的是： 設置周長完畢，必須重新開機后才有效 。
（3）井號設置
井號由代號a, 代號 b 、代號 c 組成。按下【井號】鍵，主機面板上條形框的“井號”指示燈亮，這時測量長度顯示器和測量次數顯示器顯示的是“代號 a 、代號 b 、代號 c ”。按【上】【下】【左】【右】鍵來設置井號。完成后按下【確定】鍵，保存當前數值。如果輸入錯誤，可以按【取消】鍵，然后重新操作。
當所有設置操作完成后，應關閉主機電源，取下設置器，然后重新打開主機電源進入正確工作狀態。
本機井號的表示關系見附錄1、附錄2。
格式化 （FMT+確定）
當本儀器使用了較長時間，儀器內以前的測量數據不需要再保留時，可以進行格式化 （初始化） 操作，這樣可以騰出大量的存貯空間來保存新的測量數據。格式化也稱為初始化，本儀器需要使用設置器來進行格式化操作。
決定對本機進行格式化時，主機連接好設置器，開啟電源，在設置器上 同時按下【FMT】和【確定】鍵 。這時可以聽到主機發出間歇的“嘀嘀”聲，同時顯示面板上的“清除”指示燈亮，表示已經進入格式化過程。
格式化完成后，“嘀嘀”聲隨即停止，“清除”指示燈熄滅。這樣，再次使用本儀器時將重新記錄數據。
建議：設置器應由指定人員進行操作和保管。
五、操作方法
開機與工作狀態

儀器開機后顯示長度為”0” ，次數為“ 0 ”。當?shù)鼗嗈D動時，也就是抽子下深時，左邊顯示器顯示當前的長度測量值（單位：米）。注意， 從井口“0”點位置算起，抽子下深方向為正（+） ，這是由傳感器安裝的方向來確定的（見傳感器連接說明）。
右邊顯示器顯示當前測量次數（單位：次），也是“抽子”下深到作業點后又提升到井口的次數。按動 【清零2】 鍵，將從“ 0 ”開始記次數，這只是給當班的人員一個提示，并不作為數據記錄的內容，而實際數據記錄的次數是按照時間順序累計的。
當抽子下深后又提升到井口附近時，可以聽到一聲鳴笛，表示抽子下深到作業點又返回到起始點（井口）一次作業過程。鳴笛聲也表示在此之前的測量數值已經記錄下來。注意，每次“抽子” 下深 50 米后（大于 50 米有效）再提升到井口（± 50 米）時才有數據記錄。
當抽子提升到井口，又從井口（距離井口50米內）再次下深時，顯示數據重新自動清零。 有時，由于滑輪打滑等原因使得返回到起始點的數字顯示不為“ 0 ”，這是一種誤差，通?？梢院雎?。若認為這次數字誤差較大，可以在抽子準備再次下深時按動 【清零1】 ，使得起始顯示為“ 0 ”。
注意：當抽子下深過程中及其下深后，不要按動【清零1】鍵，否則當次記錄和實際不符合。
本機設計為下深方向為“正（ + ）”，當顯示器前面出現“ - ”號時，表示已經退回并超過開始的“ 0 ”點位置，這時可能從反方向開始測量長度。出現這種情況是一種誤差，原因有多種，如運行過程中滑輪與鋼絲繩的打滑等。
打印數據

西儀秦油

本機配用臺式40 字符高速串行微型打印機，使用前請先閱讀該打印機使用說明書。
準備打印數據時，先關閉主機電源，將 設置器 連接到主機上；將打印機的數據連線插頭插入主機面板上對應的打印機插座上，再打開主機電源和打印機電源。
按下設置器的【選擇】鍵，數碼管將顯示開始打印的日期和連續打印的天數。按【上】【下】【左】【右】鍵來選擇開始打印的日期和天數，每次可選擇日期往后的1-29 天。比如，選擇了 3 月 1 日，又選擇了天數為 29 ，則可以打印 3 月 1 日至 3 月 29 日的數據。

咸陽西儀秦油石油設備有限公司

連續按【右】鍵, 面板上條形框“ 1 、 2 、 3 ”指示燈將依次被點亮。選擇到“ 1 ”指示燈亮，表示打印“ 0:00 — 8:00 ”的數據；選擇到“ 2 ”指示燈亮，表示打印“ 8:00 — 16:00 ”的數據；選擇到“ 3 ”指示燈亮，表示打印“ 16:00 — 24:00 ”的數據。
若不選擇天數，以及“ 1 、 2 、 3 ”指示燈都不亮時，表示打印當天的全部數據。
如果輸入錯誤，可以按【取消】鍵，然后重新操作。
按下【確定】鍵即可開始打印。
在打印過程中可以按下【取消】鍵，以及配合打印機上的操作鍵（詳細參見打印機說明書），退出打印狀態。
在按下【選擇】鍵后，可以在任何時候按下【確定】鍵，將按當前設置的參數打印數據。例如，按下【選擇】鍵，然后按【確定】鍵即開始打印當天所有數據。
打印機的其他操作和注意事項，請參見該打印機的使用說明書。
注意： 應該按照打印機說明書的要求使用打印機電源，且勿使用其它電源適配器，否則有可能損壞打印機。
六、注意事項
1 、本機安裝、使用前請仔細閱讀說明書。
2 、 直流電源電壓極不穩定的情況下，例如，本機在機車中工作，建議使用24V 供電，而不要使用不穩定的 12V ，以*本機可靠、穩定工作。當電壓極不穩定時，可能測量或記錄的數據不正確。
3 、本機若使用交流供電，可以在 220V ± 20%/50Hz 的范圍內工作。但交流供電極不穩定的情況下，例如，自備的發電機供電，必須*供電參數在上述范圍內，否則有可能造成測量或記錄的數據不正確。
4 、本機配用的磁鋼其 磁性特別強，不要隨意放置。磁鐵要遠離磁卡、手表、手機等物件，以免對這些物件造成損壞。
5 、本儀器雖然采取了一定的防護措施，但還是注意主機應該放置在無雨雪淋漓和無強烈暴曬的環境下使用。灰塵、油污大的場合，主機后面板使用或暫時不使用的插座都應該用護蓋或膠帶布粘蓋起來，這樣可以大大降低儀器的故障率。
6 、禁止強行插拔插頭。電源線、數據 電纜線不可強力拉扯，并防止重物、利器損傷。
7 、主機、設置器、傳感器外殼清潔時、可以使用潮濕的抹布清理，玷污較嚴重的地方可以用抹布沾著少量低度酒精輕柔擦拭，也可以使用計算機外殼專用清潔劑來清潔。嚴禁使用汽油等溶劑清洗，嚴禁使用浸泡、噴淋水清洗。
8 、如果長時間停用本機，應切斷電源、將本機及其附件存放在儀器箱內，并保持清潔、干燥。 數據電纜線收起存放時，應纏繞在電纜盤上，并將兩頭插頭用防護膠帶包好，以免受潮和灰塵侵蝕。
注意 ：由于技術進步，其外觀、原理及技術參數更改恕不另行通知。
七、常見故障及排除方法
序號
故障現象
故障原因
排除方法
1 主機指示燈、數碼管不亮 電源未接好 檢查電源連線、插頭座，重新連接電源
2
地滑輪運轉時傳感器 A 、 B 指示燈不亮或只有一只燈亮
（指示燈亮的頻率與地滑輪旋轉速度有關）
傳感器插頭座接觸不良或電纜連接不好 檢查插頭座，連接可靠
電纜線斷裂損壞 連接斷裂的電纜或更換電纜
磁鐵損壞 更換磁鐵
傳感器支架松動或歪斜 重新安裝固定傳感器
傳感器損壞 更換傳感器
3 數據顯示“F”或記錄數據誤差很大 電源極不穩定或電源電壓太低 使用規定的電源
誤動“清零”鍵 抽子在井口以下時不要“清零”
4 深度數據誤差較大 滑輪周長設置不* *測量周長，重新設置周長數據（重新開機有效）
5 打印機工作不正常 電源啟動不良 重新接入打印機電源
打印數據字跡不清晰 更換打印機色帶
6 顯示時間不準確
長時間使用積累誤差
或時間設置有誤
重新用設置器設置時間
注意：
若自己按上述方法仍然解決不了問題或出現其它故障，請致電本公司售后服務部，以便委派專業人員解決。
附錄1：
本機井號的表示
本儀器可以通過設置器來設置井號，井號用來標明本儀器所在的工作地點等特征，以便正確分析打印的數據信息。
井號分為三組，*組（代號a ）為兩位數，第二組（代號 b ）和第三組（代號 c ）
為三位數。
代號a 對應的是 23 個漢字，代號 b 和代號 c 由用戶自行確定其含義。
打印測量數據的同時可以打印出本機的井號。井號由代號a, 代號 b 、代號 c 組成，其中代號 a 通常是自動打印出的對應漢字。
當前本儀器已設計的代號a 對應的漢字有：
西、董、山、黃、鹽、柳、盤、寧、羅、于、塞、耿、
鎮、坪、候、杏、王、嶺、白、新、胡、元、楊
（共計23 個漢字）
例如，當設置代號a 為 06 ，代號 b 為 015 ，代號 c 為 302 時，打印出的井號結是 黃_015_302
注意：如果設置的代號24 ，則打印出的結果為： 24 — 015 — 302 。 本機設置的代號等于或超過24時，其記錄打印的漢字位置是對應設置的代號。
附錄2：
井號的代號a對應漢字表
代號a
漢字
代號a
漢字
代號a
漢字
代號a
漢字
代號a
漢字
01
白
06
黃
11
盤
16
西
21
于
02
董
07
嶺
12
坪
17
新
22
元
03
耿
08
柳
13
塞
18
杏
23
鎮
04
侯
09
羅
14
山
19
鹽
24以后
同代號
05
胡
10
寧
15
王
20
楊
